If You Can’t Measure It, You Can’t Manage It
—— Peter Drucker

如何利用工具对系统建立全面的度量和监控体系，帮助我们有效的管理我们的系统，以下是基础架构部中间件组基于Prometheus构建监控系统的一些实践经验与思考。

Prometheus系列文章分为三部分呈现，这是其中的第三篇

第一章：方案选型和部署应用

第二章：Prometheus使用详解以及项目接入

第三章：落地方案与实践案例

这一篇分享，将介绍基础架构部中间件组与运维组的小伙伴，如何结合公司目前的基础设施和技术架构，利用Prometheus设计并搭建指标监控平台的实践心得。

一、需求概括

在第一篇分享中，我们讲到，监控系统从业务层面，基本可以分为以下3大类：

日志监控（已部署：Filebeat 或 Logstash + Kafka + LogStash + ElasticSearch + Kibana）
指标监控
调用链监控（已部署SkyWalking）

那么在利用Prometheus来构建一个与我们的业务现状和技术栈相匹配的指标监控平台时，应该考虑满足哪些需求和特性呢？

总的来说，一个好的指标监控平台，应当具备如下的一些能力：

高度抽象模型，扩展监控指标：

业务的高复杂度决定了数据源、指标的多样化，这要求我们必须要进行监控模型的高度抽象，并且针对于指标可以动态扩展，这样才能保证监控平台的健壮性和可扩展性。
多种数据源采集能力：

数据源的不同决定了采集的方式也是有区别的，系统应该能适配广泛的数据源。
强大的数据处理能力：

海量的数据必须要有足够强大的数据加工、分析处理能力才能得到直观的结果。
多种数据视图：

监控数据不能只是简单的表格展现，还需要支持各种饼图、柱状图、折线图、仪表盘等丰富的可视化图表，监控的数据需要结合实际情况选择最佳的可视化展现方式。
多种报警机制：

要能支持短信、邮件、企业微信等等不同的信息传播方式，结合不同场景灵活选择不同的报警机制。

基于这几方面的考虑，我们开始对监控平台的架构进行规划和设计。

二、业务架构

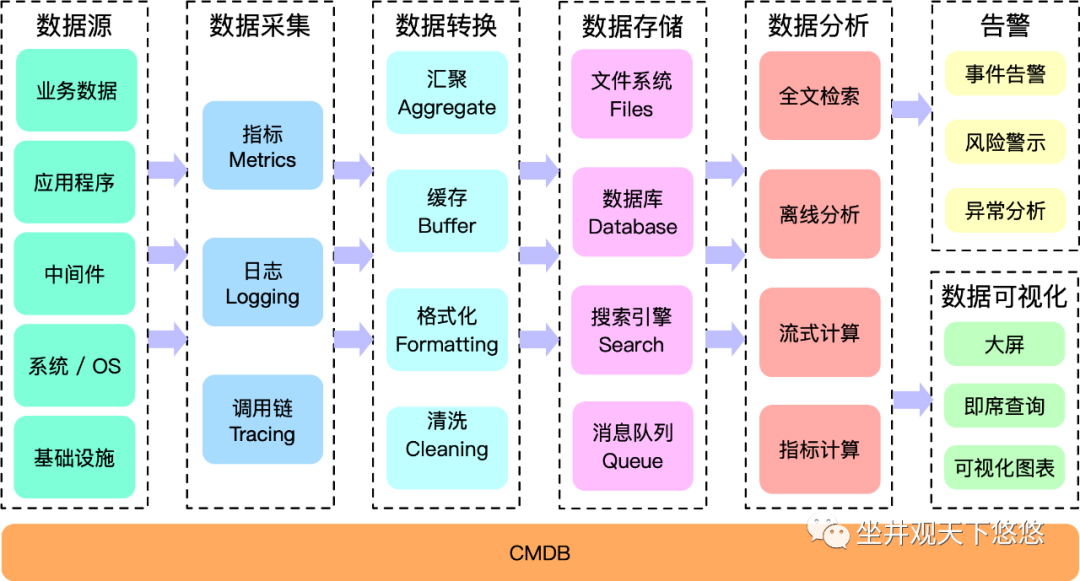

首先从业务层面对整个系统的各种业务、流程与功能进行抽象，其业务架构如下图所示：

业务架构

各业务模块的主要职责和功能包括：

2.1 数据源

需要接入监控平台的监控源多种多样，从业务层次上来划分的话，大致可以分为4层：
| 序号 | 业务层次 | 监控源 | 说明 | 相关指标 |
|—|—|—|—|—|
| 1 | 业务层 | 系统内部业务流程 | | 业务相关的自定义指标，如大额流水、流水区域、流水明细、请求笔数、响应时间、响应笔数等 |
| 2 | 应用层 | Java、PHP、Golang等各类应用程序 | 主要是JVM、PHP-FPM等层面的指标 | CPU使用率、内存使用率、IOPS、GC次数等 |
| 3 | 中间件层 | 各类中间件软件RabbitMQ、Kong、MySQL、ElasticSearch、Spark、HDFS等 | | 可用性、异常、吞吐量、响应时间、当前等待笔数、资源占用率、请求量、日志大小、性能、队列深度、线程数、服务调用次数、访问量、服务可用性等 |
| 4 | 基础设施层 | 物理服务器、虚拟机、云PaaS服务、K8S容器平台、网络设备、存储设备等 | CPU负载、内存负载、磁盘负载、网络IO、磁盘IO、tcp连接数、进程数等 |

2.2 数据采集

监控数据源的多样性，决定了数据采集的任务自然轻松不了，从协议上就有Http、SNMP、MQTT等多种。

从采集方式来说通常可以分为：

被动接收数据源Push
Pull主动抓取
客户端Agent主动收集

2.3 数据转换

采集到的各种数据，在进入系统后，还需要进行缓存、格式转换、去重、校验等多道处理流程，然后才会进入后续的存储、分析、预警等业务环节；

2.4 数据存储

采集到的数据一般都需要存储到文件系统（如HDFS）、搜索引擎（如ElasticSearch）、时间序列数据库（如influxDB）、消息队列（如kafka，做消息临时存储或者缓冲）、关系数据库（如mysql）、等

2.5 数据分析

针对采集到的数据，根据监控的需要，再进行进一步的计算分析。

按技术实现方式，一般分为以下几类：

流式计算：如Spark Streaming、Flink、Storm等计算平台；
批处理。技术包括Map/Reduce计算等
全文检索
指标计算

重点是根据不同的场景需求选择不同的分析方式。

2.6 数据展现

将处理的结果进行展现，在多屏时代，跨设备的支持、丰富的可视化图表与即时交互是必不可少的。

2.7 预警

如果在数据分析、处理过程中发现了问题，则需要进行异常的分析、风险的预估以及事件的触发或告警。

2.8 CMDB

CMDB 在监控平台中是很重要的一环，监控源虽然种类繁多，但是他们大都有着内在的关系，如应用运行在运行环境中，应用的正常运行又依赖网络和存储设备，一个应用也会依赖于其他的应用（业务依赖），一旦其中任何一个环节出了问题，都会导致应用的不可用。

CMDB除了存储软硬件资产信息外，还要存储资产间的关联关系，一个资产发生了故障，要能根据这个关系迅速得知哪些其他的资产会被影响，然后逐一解决问题。

三、系统架构

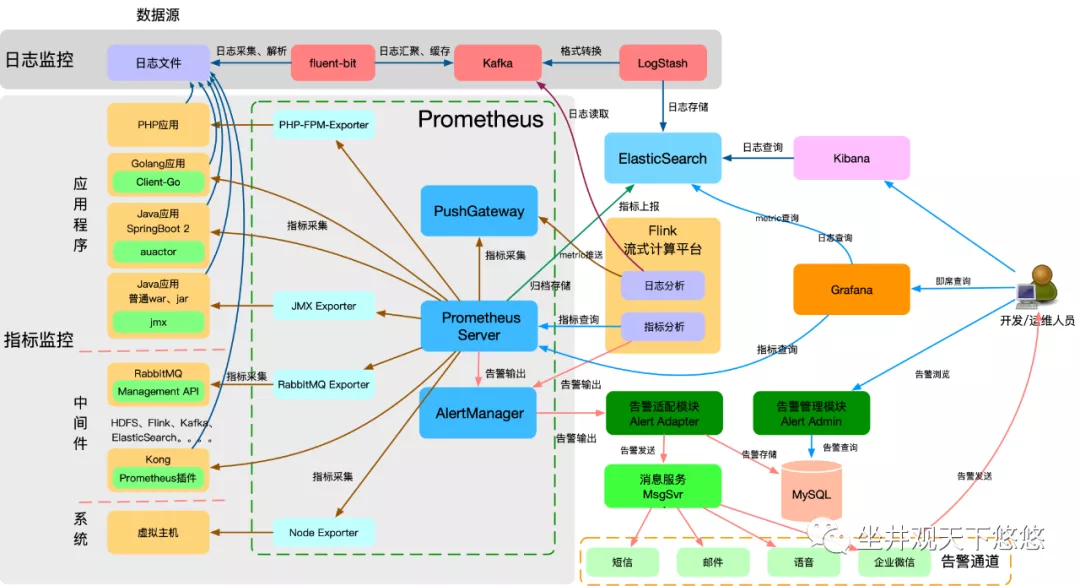

基于选定的技术组件，整个监控平台的系统架构，如下图所示：

系统架构

3.1 技术组件

根据业务架构，在对主流的相关技术进行调研，并结合公司目前已有的技术积累，最后的技术选型如下：

日志监控优化：

采集模块调整为Fluent-bit；
指标数据采集 + 数据转换：
1. 各种Exporter
2. PushGateway
数据存储
1. Prometheus Server
2. ElasticSearch
数据分析

Flink流式处理平台
预警处理
1. AlertManager
2. 自研告警适配处理模块（Alert Adapter）
数据可视化
1. Grafana
2. Kibana
3. 自研告警管理模块（Alert Admin）

3.2 架构说明

3.2.1 日志采集优化

原来的日志分析方案采用Filebeat 或 LogStash作为采集模块，存在以下缺点：

内存占用高：LogStash内存占用可达上百MB，即使轻量化的Filebeat内存占用也需要几十MB，后期如果要演进到Kubernetes等云原生基础架构，资源的浪费非常高；
CPU占用高：Filebeat不具备日志内容解析和格式化能力，所有日志解析的计算压力都集中到后端LogStash或ElasticSearch上；

调整为采用Fluent-bit作为采集模块，其具备以下优点：

内存占用少：内存消耗不到10MB；
日志解析能力：本地解析日志，直接输出JSON，缓解后端计算压力；
日志缓存能力：可缓存部分日志信息；
CNCF原生项目，目前已毕业；

3.2.2 数据采集

目前Prometheus官方和社区，已开发了大量的数据采集Agent，只要针对监控的数据源，选择合适的Agent即可实现相关数据的收集，同时应用内部也可以通过第三方库或自己实现相应的接口，实现数据的直接采集。

根据数据源的分类，目前可用的Agent包括：

业务层次	数据源	采集方式	Agent/库名称
业务层	业务指标	自定义	自定义
应用层	Golang应用	程序库	go-client
	PHP应用	Agent	php-fpm-exporter
	Java应用	Agent	jmx-exporter
		第三方程序库	SpringBoot Auactor
中间件	RabbitMQ	Agent	rabbitmq-exporter
	ElasticSearch	Agent	elasticsearch-exporter
	Kafka	Agent	kafka-exporter
	Kong	接口	Prometheus插件
基础设施	虚拟机	Agent	node-exporter

3.2.3 数据转换

各Exporter和PushGateway对采集到的指标数据进行缓存、去重、过滤，Prometheus Server定期从各Exporter和PushGateway等组件，Pull指标数据；

3.2.4 数据存储

指标数据直接存储于Prometheus Server自带的时间序列数据库中。

同时通过Prometheus Server的远程存储接口，也可写入ElasticSearch存储，长期保存和作为数据备份。

3.2.5 数据分析

利用Flink作为实时数据分析平台，对日志和各种指标数据进行实时的分析与处理，并将结果转化为Prometheus格式的指标，输出到Prometheus的PushGateway，或直接输出到告警管理模块（AlertManager）

3.2.6 数据展现

采用Grafana作为数据展现平台，并在Grafana上配置与各种数据源匹配的Dashboard，对指标数据进行展示。

3.2.7 预警

在Prometheus Server定义各种告警规则（Alert Rules），触发告警后上报到AlertManager模块，AlertManager对告警进行过滤、去重、抑制等处理后，转发到自研的AlertAdapter模块，然后根据各种告警分发规则，将告警信息，发送到对应的接收人。

四、具体实现

Prometheus作为一款优秀的指标监控系统，在提供强大的基础功能同时，在可扩展性方面也提供了很高的自由度。如何以原生Prometheus为骨架，为其添加肌肉，使其更加“强壮”，让Prometheus更优雅的与我们的业务进行融合。

在设计整个监控体系时，基于开放封闭原则，我们尽量保证在不修改Prometheus代码的前提下，通过其开放的各种接口进行功能的扩充。

基于 Prometheus 的扩展包括：

4.1 标签体系

Prometheus的一大优点就是支持标签（Label），相同的Metric指标名称可以通过标签对其进行区分，并支持对数据添加自定义标签的功能。

因此我们制定了一套使用标签对Metric指标数据进行分类的规则，包括了数据源的：运行环境、所属业务团队、项目、应用名称等。

数据采集到Prometheus Server模块后根据规则，自动为每条Metric加上对应的标签，然后再进行存储。

例如以下的一条原始metric数据：

1	jvm_memory_bytes_used{app="jobscenter-jmx",area="heap",instance="10.105.12.10:10254",job="jvm"}

添加上标签后变为：

1	jvm_memory_bytes_used{app="jobscenter-jmx",area="heap",env="prod",instance="10.105.12.10:10254",job="jvm",project="jobscenter",sla="s1",team="middleware",tier="jobs_center"}

后续进行数据分析和查询时，只需要指定team、project等标签值，就能快速找到匹配的数据。

4.2 数据展现

为了更好的展现各种指标数据，我们在Grafana上定义了多个展示相关指标数据的公共Dashboard，通过这些Dashboard可以迅速直观的了解在某一时间OS、JVM、RabbitMQ等的真实状态。同时也可以根据自己的需要，在Grafana上建立自定义的各种Dashboard。

例如：

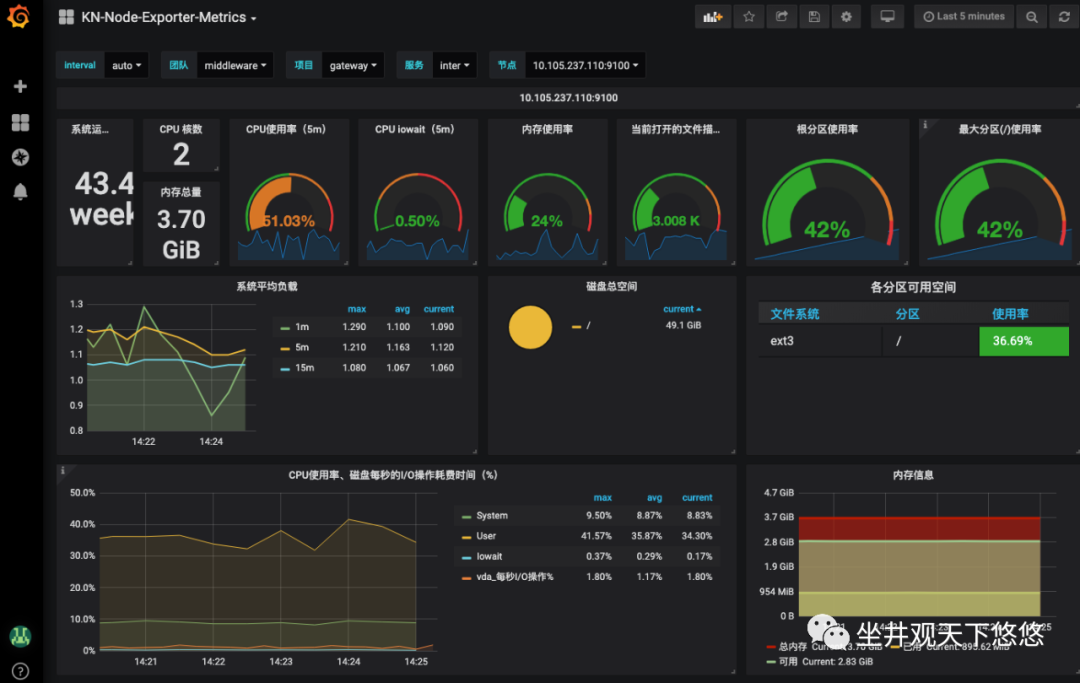

4.2.1 虚拟机相关指标

虚拟机指标

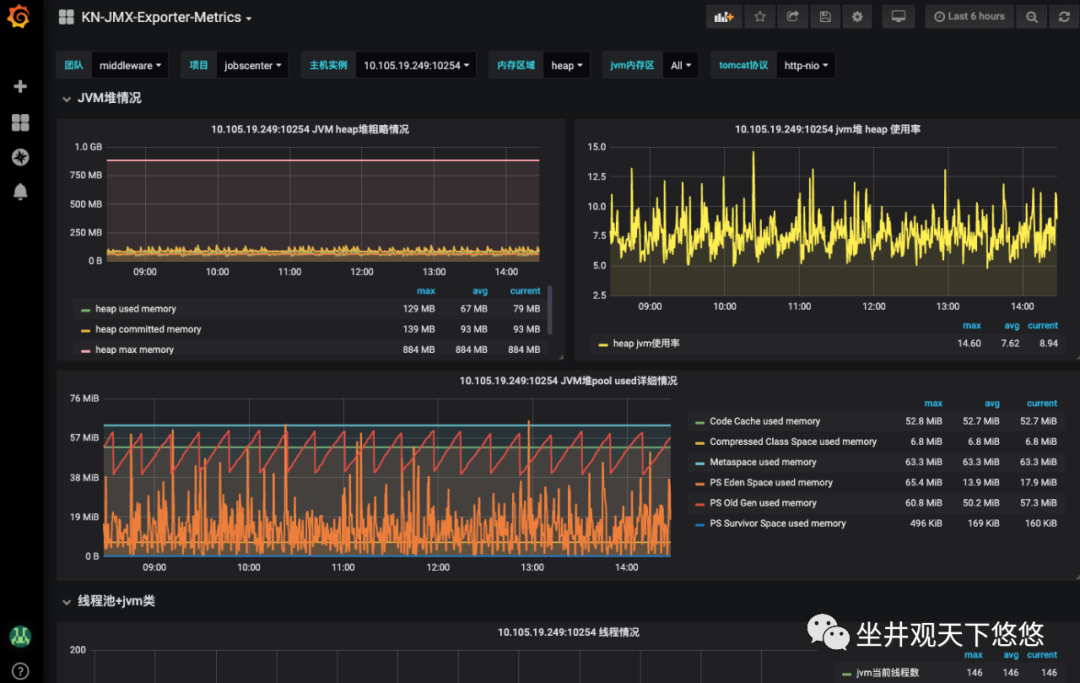

4.2.2 JVM相关指标

JVM

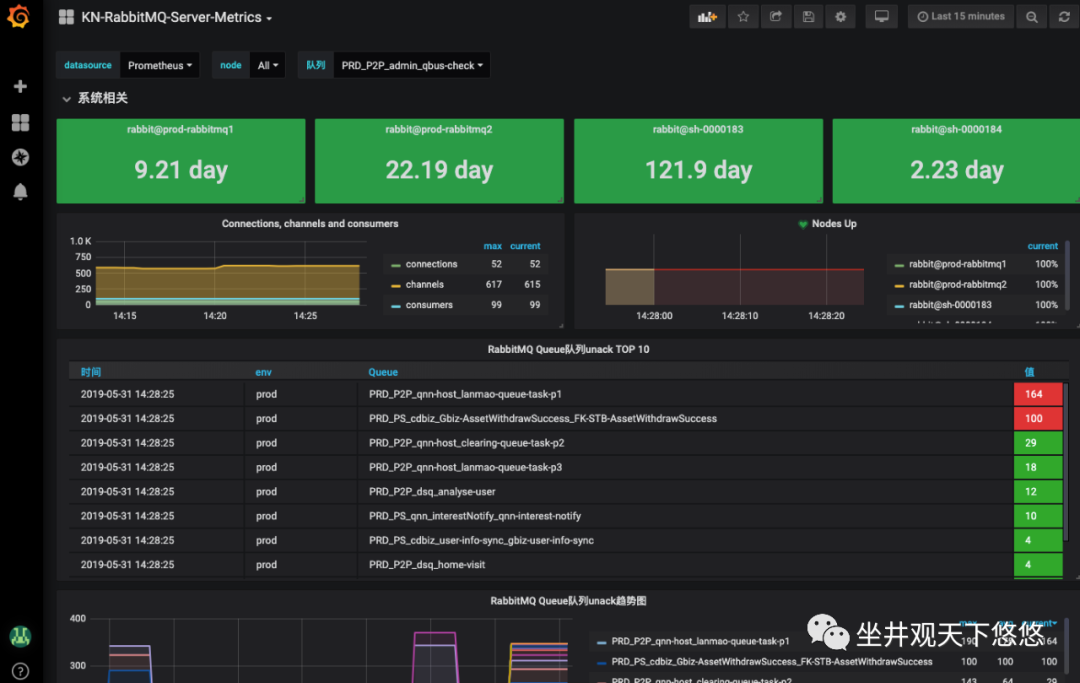

4.2.3 RabbitMQ相关指标

RabbitMQ

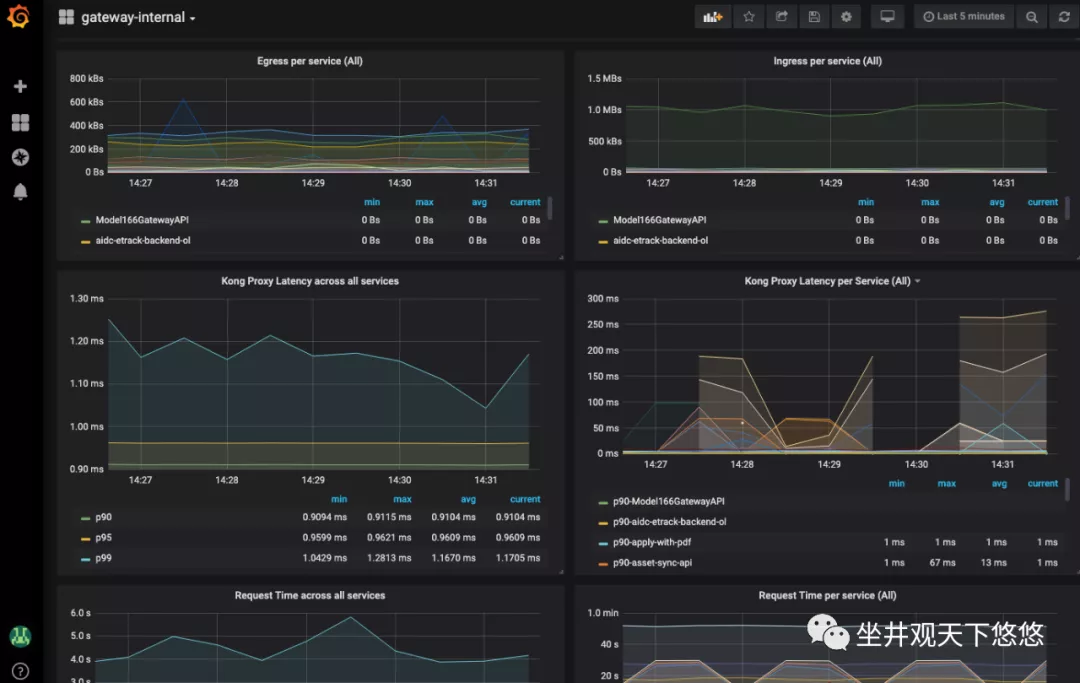

4.2.4 Gateway相关指标

Gateway

4.3. 告警分级体系

建立标准的告警分级体系，将告警分为Info、Warning、Error、Fatal等不同等级。

建立告警规则时，可以根据阈值的差别，给不同的告警，指定相应的告警级别，便于后续对告警信息做出针对性的处理

4.4 自研的告警适配模块（Alert Adapter）

为适应公司的业务场景，自研了告警适配模块（Alert Adapter），接入到AlertManager的WebHook接口，对告警信息进行定制化处理：

4.4.1 告警存储

Prometheus原生的告警管理模块（AlertManager），并不提供告警存储功能。

AlertAdapter模块可将所有告警信息存储到MySQL，便于分析定位问题，或对历史告警进行回溯；

4.4.2 告警展示

原始的告警信息是JSON格式，内容不易阅读，各业务用户可在AlertAdapter的UI界面上，以直观的方式查看告警信息。

界面如下所示：

告警信息列表

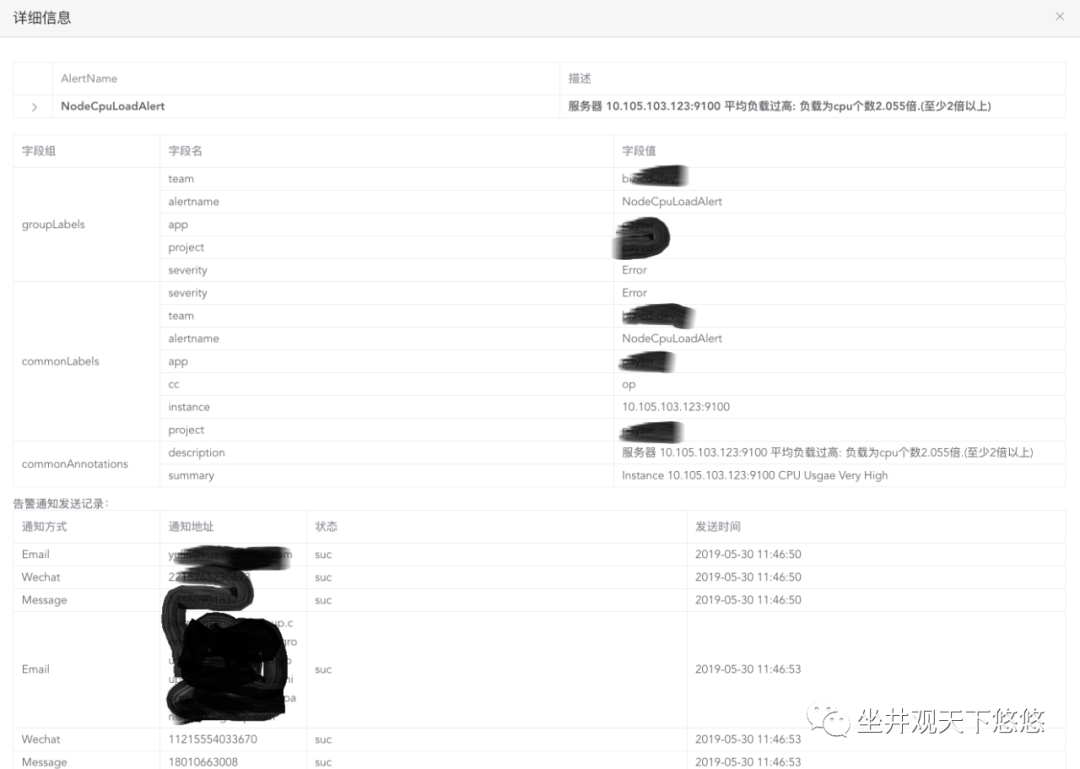

告警详情

4.4.3 告警路由

各业务线可通过UI界面自定义本业务下各项目或系统，各级告警的告警通知方式，如短信、语音、邮件等。

例如下图所示：

4.4.4 告警分发

根据各业务线配置的告警路由规则，在收到告警后，通过基础服务MsgSvr，将告警及时通知到对应人员。

4.4.5 告警内容格式化

短信、语音、企业微信、电子邮件等等，这些不同的告警分发途径，有着不同的信息承载与信息表达限制，为了更高效的传播告警信息，针对不同的发送方式，我们对告警内容做了针对性的格式化，例如：

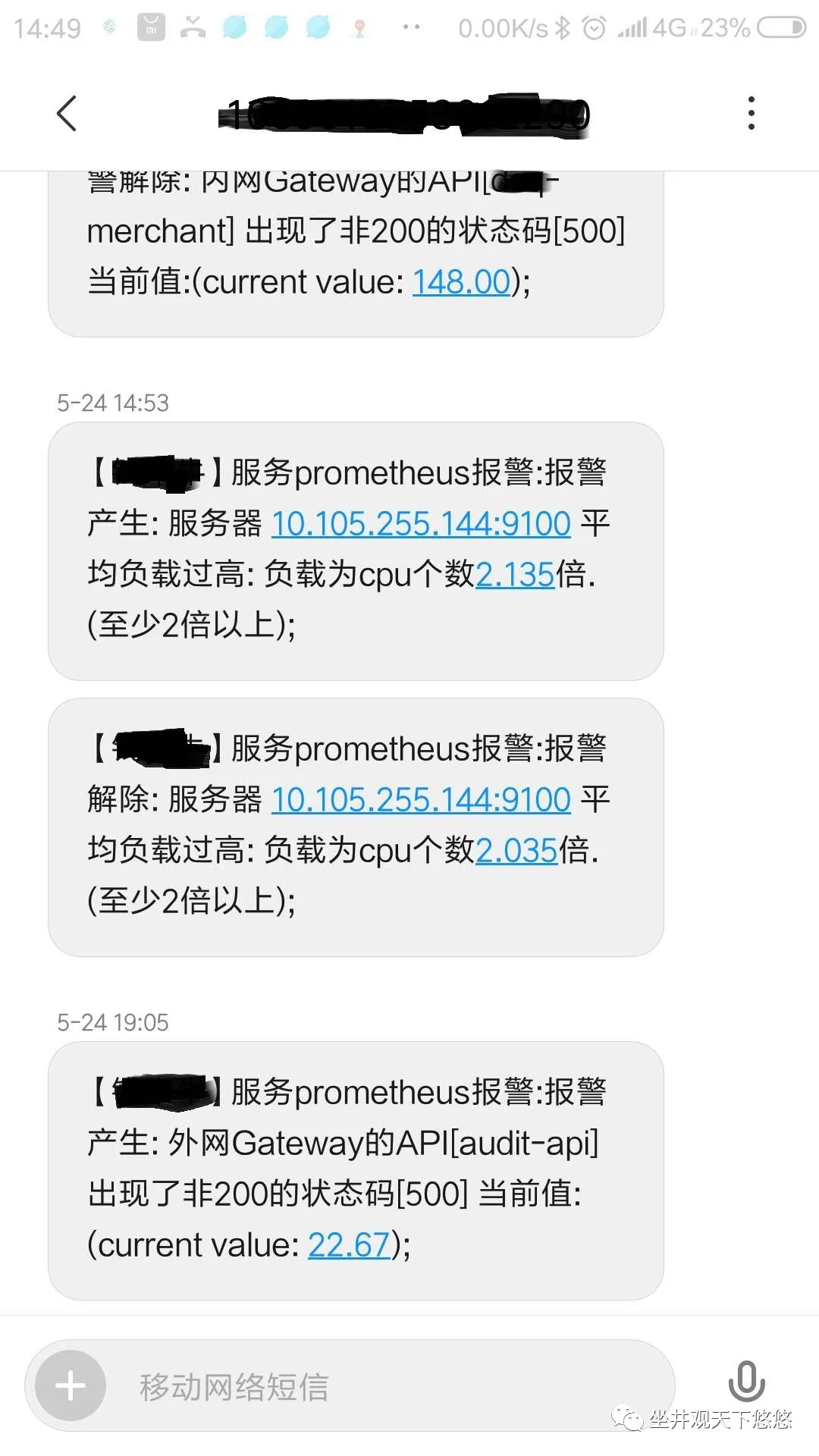

短信

一条传统短信只支持160个西文字符或70个汉字，即使利用长短信将多条短信内容合并处理，能传达的信息量也非常有限。

经格式化处理后，通过短信展示的告警内容如下：

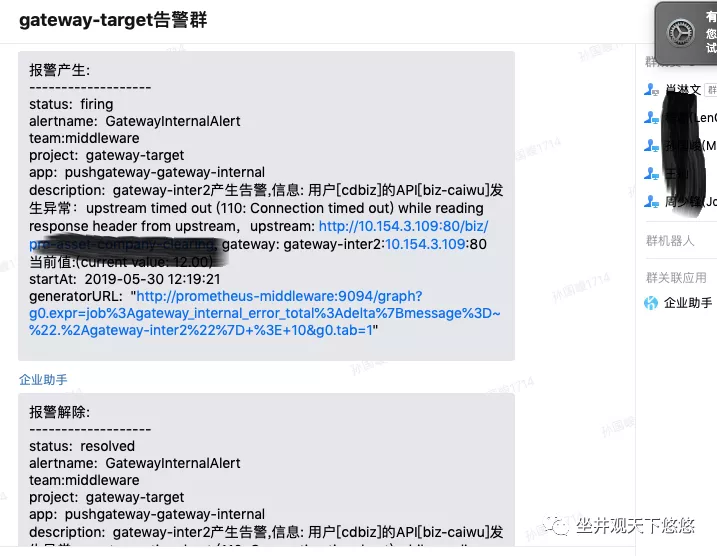

企业微信
邮件

语音

五、应用案例

5.1 日志数据实时分析

这里以中间件组利用Fluent-bit + Flink + Prometheus对网关Gateway的Error日志进行实时分析，实现快速感知后端业务服务异常的案例，说明整个告警平台的业务处理流程。

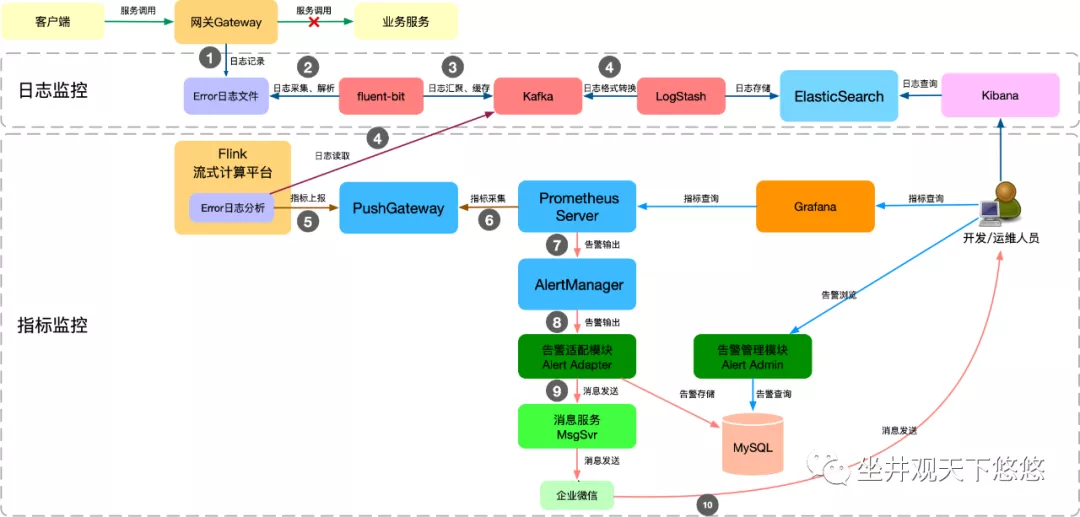

整个分析告警的实现流程如下图所示：

网关Gateway访问某后端业务服务时出现异常，记录Error日志信息到文件。日志内容如下：

1
2
3

2019/05/09 02:41:35 [error] 12493#0: *2883354568 upstream timed out (110: Connection timed out) while reading response header from upstream, client: 10.154.48.174, server: kong, request: "POST /qbus/topic/messages/publish HTTP/1.1", upstream: "http://10.105.10.135:8080/qbus-server/topic/messages/publish", host: "gateway.api.kuainiujinke.com"
2019/05/09 02:41:35 [error] 12493#0: *2883355044 upstream timed out (110: Connection timed out) while reading response header from upstream, client: 10.154.8.136, server: kong, request: "POST /qbus/topic/messages/publish HTTP/1.1", upstream: "http://10.105.10.135:8080/qbus-server/topic/messages/publish", host: "gateway.api.kuainiujinke.com"
2019/05/09 02:43:05 [error] 12494#0: *2883425488 upstream timed out (110: Connection timed out) while reading response header from upstream, client: 10.154.205.26, server: kong, request: "POST /qbus/topic/messages/publish HTTP/1.1", upstream: "http://10.105.10.135:8080/qbus-server/topic/messages/publish", host: "gateway.api.kuainiujinke.com"

日志采集模块Fluent-Bit采集并解析Error日志文件；

日志采集模块Fluent-Bit将日志信息提交到Kafka；
实时分析模块从Kafka获取Error日志信息，同时LogStash也从Kafka获取Error日志信息，并存储到ElasticSearch；
实时分析模块对Error日志进行分析，并输出指标到PushGateway；
Prometheus Server从PushGateway采集指标数据并存储

从Prometheus Server通过PromQL可以查询到类似如下指标数据：

gateway_internal_error_total{app="pushgateway-gateway-internal",env="prod",exported_job="GatewayInterErrorMonitor",gateway="gateway-qbus1",instance="10.105.198.255:9091",job="pushgateway",message="用户[admin]的API[config-meta-prod]发生异常：connect() failed (110: Connection timed out) while connecting to upstream，upstream: http://10.105.55.63:8080/eureka/apps/APOLLO-CONFIGSERVICE/10.105.13.1:apollo-configservice:8080?status=UP&lastDirtyTimestamp=1559109082100, gateway: gateway-inter2",project="gateway-target",service="qbus",sla="s1",target="10.105.209.226:8080",team="middleware",tier="gateway-internal",uri="--qbus-server--queue--messages--pull",username="admin"}	4

指标阈值触发告警，Prometheus Server输出告警到AlertManager

AlertManager对告警进行过滤、抑制等处理并发送告警到AlertAdapter
AlertAdapter模块将接收到的告警信息进行存储，并根据通知路由规则，将通知信息提交到MsgSvr服务。
MsgSvr通知服务将告警信息下发到指定的接收者。

从业务异常产生到业务开发人员或运维人员接收到告警通知，在系统中流经多个模块与节点，只需短短几十秒钟时间就能完成（具体延时取决于数据采集的频率，以及分析模型的设计）。

六、迭代规划

目前整个监控平台已实现了最基本的功能，具备了初步的监控能力。在后续的迭代演进中，将考虑逐渐增加以下的一些功能和特性：

6.1 DevOps自动化提升

6.1.1 CMDB 关联

目前监控源信息采用手工配置的方式，未与CMDB建立关联，两边信息无法保持一致或同步。一旦CMDB中信息有变更，必须手工修改Prometheus中相关配置，效率低也容易出错。

后续将考虑与运维组一起将CMDB中基础设施信息建立自动化关联机制。提高DevOps自动化水平。

6.1.2 自动服务发现

目前所有的监控源接入均采用的是配置文件手工配置，并重启服务生效的方式。后续将考虑利用etcd、Consul等系统实现服务自动发现，配置变更的热更新。

6.2 可伸缩性提升

目前接入的监控源规模还很小，后续各业务线大规模接入后，为保证系统的整体性能，将根据监控源层次或业务差异，对Prometheus Server模块进行Sharding，并利用Federation等机制，实现集群化部署。

6.3 健壮性提升

在当前的实践中已发现了Prometheus系统的一些性能问题。一些时间跨度较大或比较复杂的Metric查询操作，可能会导致PrometheusCPU、内存、磁盘IO等非常高。为保障系统的健壮性，后续将利用Prometheus Federation等特性实现读写分离，将指标采集、数据分析、指标查询等不同操作进行隔离，提高系统整体的健壮性。

6.4 存储优化

数据存储在Prometheus Server 本地文件中，存在单点风险，考虑将指标数据存储到InfluxDB、ElasticSearch等其他存储系统。

6.5 消息服务替换

作为控制平面（Control Plane）的基础设施，原则上监控平台不应依赖业务平面（Business Plane）的服务。但目前为实现告警信息的发送，告警适配模块（Alert Adapter），反向依赖了基础服务层的MsgSvr消息推送服务。后续将考虑剥离对MsgSrv服务的依赖，提高系统的可靠性。

6.6 其他

平台使用过程中暴露的其他问题。
