（一）现状

公司目前推进基础架构的云原生化，其中一个重要工作方向CI/CD，现状是：

缺乏统一的CI/CD方法论
缺乏统一的CI/CD工具链
缺乏统一的CI/CD操作平台

（二）整体方案

结合公司现状，和我们过往的经验，为尽快推进CI/CD落地，目前设计的一个简单方案：

2.1 实现原理

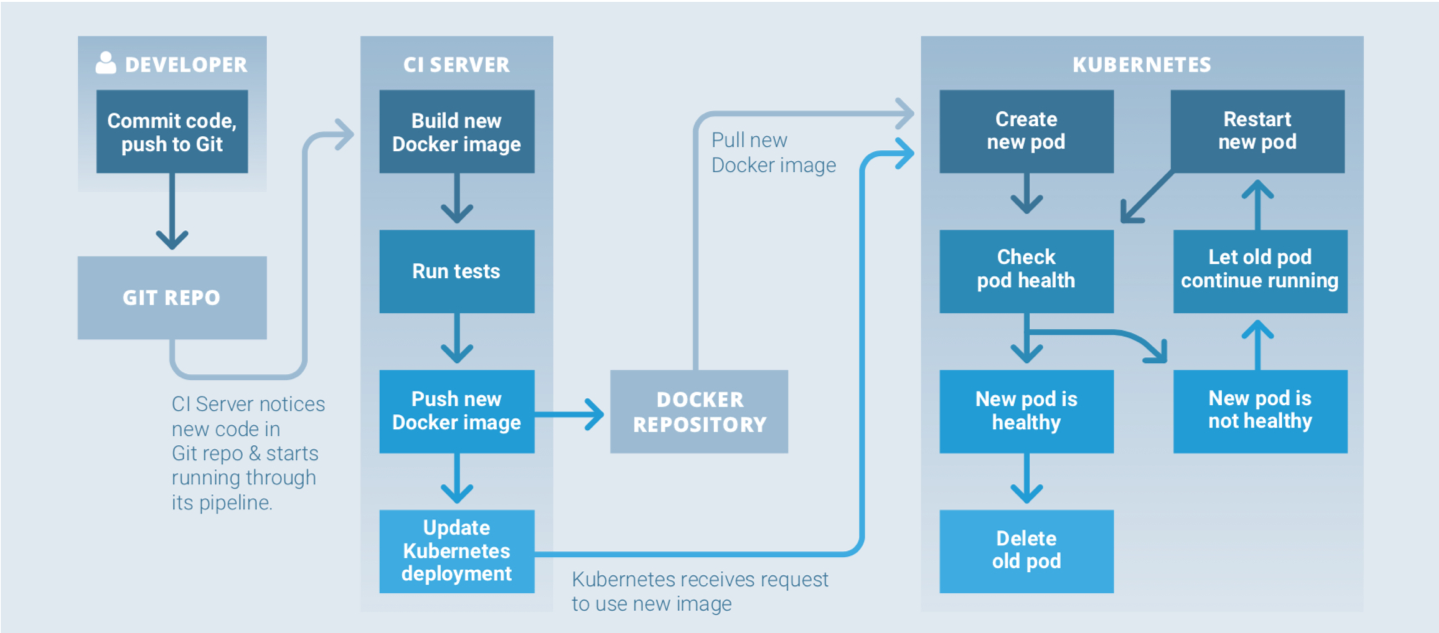

基于下图中的一种CI/CD工作模型

工具链：Git + Kubernetes + Harbor + Helm + Jenkins + TAPD（或自研CI/CD平台）；

基于GitFlow的代码管理流程；
基于GitOps的持续交付模型；
基于K8S的基础运行平台；
基于Helm 的K8S 部署交付物包管理方式；
基于Harbor的Docker Image仓库、Helm Chart仓库
基于Jenkins的CI/CD基础服务；
基于Jenkins Pipeline 的CI/CD核心流程；
基于TAPD（后续增加自研平台）的CI/CD前端操作界面；

2.2 逻辑架构

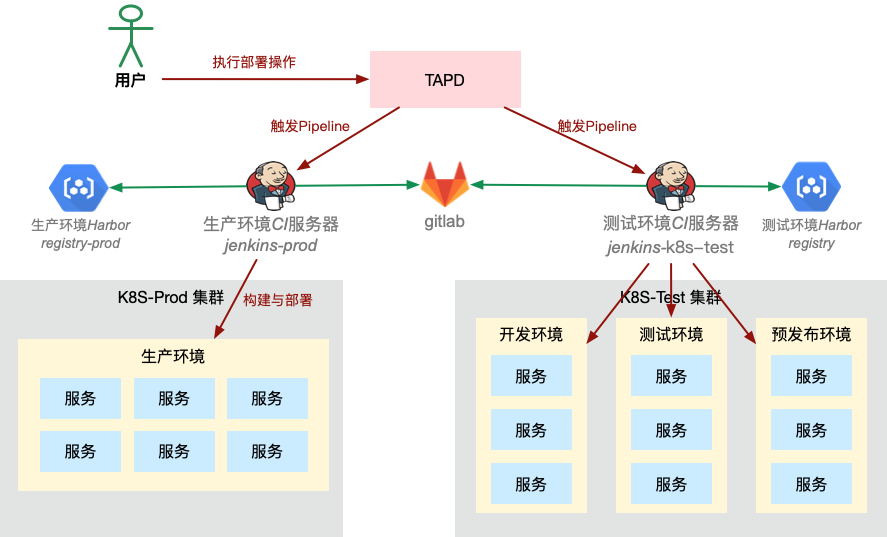

2.3 拓扑结构


（三）方案实现

3.1 代码管理

在研发流程的代码管理上采用GitFlow流程进行管理。

Git Flow流程.png

3.2 交付模型

3.3 Helm Chart管理

将应用部署到K8S的Deployment、StatefulSet等各种配置进行分解抽象，以Helm Chart模板的形式进行管理，新应用只需简单配置一些参数值，即可轻松部署到K8S中。

目前提供的Chart模板包括

Deployment通用模板
StatefulSet通用模板

3.4 流水线

将CI/CD的各个操作步骤进行分解与抽象，以流水线（Pipeline）的方式进行标准化，并针对不同开发语言提供对应的流水线模板，并可在该模板基础上进行定制；

可提供的流水线模板包括：

Java Pipeline；
PHP Pipeline（开发中）；
Go Pipeline（开发中）；

（四）使用方式

4.1 创建Dockerfile及配置Helm Chart模板参数

首先需要在代码根目录下创建docker目录
如果项目为多模块，就需要在docker目录下创建多个目录，每一个目录名为模块名，如果为单模块，则忽略
如果为单模块，则在docker目录下，创建四个目录，分别是:
- dev
- prod
- stage
- test
如果为多模块，就需要在每一个模块下创建以上四个文件目录。以上四个目录，代表着四套不同的环境。
在每一个环境目录下，需要配置两个文件:
- Dockerfile
- values.yaml，用于配置Helm Chart模板参数。参数在最后的详细说明的Helm Charts模板参数章节。

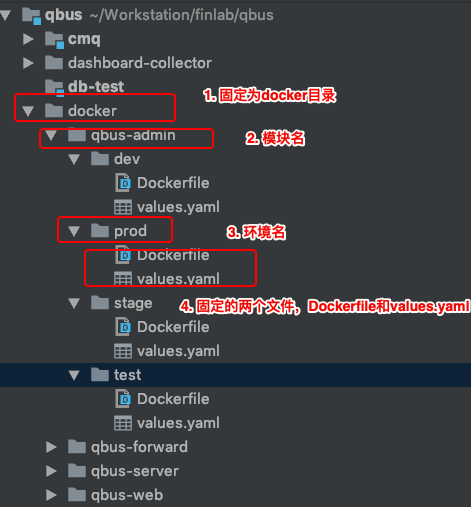

多模块的结构如下:

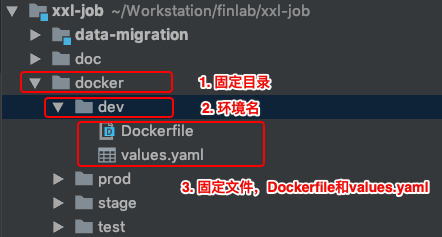

单模块的结构如下：


4.2 在Jenkins上创建凭据

会创建两个凭据，如下:

harbor的账号与密码，ID可以指定为harbor-middleware或者其它特定有意义的ID，如果非harbor-middleware，则需要修改流水线中对应的ID
gitlab的账号与密码，ID不能自定义，会生成全局唯一ID，此ID在从gitlab上拉取代码时会用到。

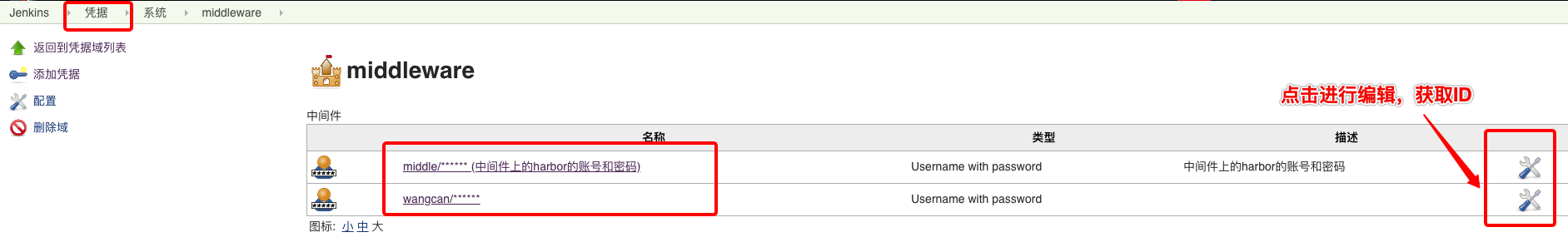

添加完成后，如下图:


4.3 在Jenkins创建一个流水线

配置如下:

勾选参数化构建过程，添加指定参数。参数在最后的详细说明的Jenkins的流水线参数章节。

在流水线中的Pipeline script，加入如下的代码，并需要根据每个业务团队需求进行相应调整：

def podLabel = "build-${JOB_NAME}-${UUID.randomUUID().toString()}"
pipeline {
	agent {
		kubernetes {
			label podLabel
			yaml """
apiVersion: v1
kind: Pod
metadata:
labels:
	label: build-agent
spec:
serviceAccount: "jenkins-admin"
imagePullSecrets:
	- name: kn-registry
hostAliases:
	- ip: "118.25.63.51"
	hostnames:
		- "jcenter.kn.com"
tolerations:
	- key: "node-role.kubernetes.io/devops"
		operator: "Exists"
		effect: "NoSchedule"
containers:
- name: maven
	image: registry-prod.kn.com/middleware/maven-jdk1.8.131:3.6.1
	command:
	- cat
	tty: true
	volumeMounts:
	- name: maven-cache
		mountPath: /root/.m2
- name: docker
	image: docker:18.06.3-ce
	command:
	- cat
	tty: true
	volumeMounts:
	- name: docker-sock
		mountPath: /var/run/docker.sock
- name: helm
	image: registry-prod.kn.com/middleware/helm:2.10.0
	command:
	- cat
	tty: true
volumes:
	- name: docker-sock
	hostPath:
		path: /var/run/docker.sock
	- name: maven-cache
	nfs:
		path: /
		server: 10.10.2.2
"""
		}
	}

	stages {
		stage('一: 构建') {
			steps {
				echo "Pull代码"
				git branch: '${branch}', credentialsId: '69082cb5-1578-4e99-bf49-bd8d4496c4f6', url: '${projectGitUrl}'
				script {
					build_tag = sh(returnStdout: true, script: 'git rev-parse --short HEAD').trim()
				}

				container(name:'maven') {
					echo "编译打包"
					sh 'mvn clean install -Dmaven.test.skip=true'
					script {
						projectVersion = sh(returnStdout: true, script: "cat pom.xml | grep '<version>' | head -n 1  | awk -F '/' '{print \$(NF-1)}' | awk -F '>' '{print \$(NF)}' | awk -F '<' '{print \$(1)}'").trim()
						bizImage = "registry-prod.kn.com/${team}/${project}/${tier}:${projectVersion}_${branch}_${build_tag}"
					}
				}
			}
		}

		stage('二: 单元测试') {
			steps {
				echo "TODO: 代码扫描"
				echo "TODO: 单元测试"
				echo "TODO: 覆盖率统计"
				echo "TODO: 生成报告"
			}
		}

		stage('三: 部署') {
			steps {
				echo "构建镜像 & Push镜像"
				container(name:'docker') {
					sh "echo tag = ${build_tag}"
					withCredentials([usernamePassword(credentialsId: 'harbor-middleware', passwordVariable: 'harborPassword', usernameVariable: 'harborUsername')]) {
						script {
							sh "echo ${harborPassword} | docker login -u ${harborUsername} --password-stdin registry-prod.kn.com"
							docker.build("${bizImage}", "-f ${k8sConfig}/${environment}/Dockerfile .").push()
						}
					}
				}

				echo "部署上线"
				container(name:"helm") {
					script {
						echo "helm init"
						sh "helm init --client-only --skip-refresh"

						echo "helm repo remove local"
						sh "helm repo remove local"

						echo "helm repo remove stable"
						sh "helm repo remove stable"

						echo "helm repo add harbor"
						withCredentials([usernamePassword(credentialsId: 'harbor-middleware', passwordVariable: 'harborPassword', usernameVariable: 'harborUsername')]) {
							sh "helm repo add --username ${harborUsername} --password ${harborPassword} harbor https://registry-prod.kn.com/chartrepo/${team}"
						}

						echo "helm repo update"
						sh "helm repo update"

						echo "执行上线操作"

						def exitValue = sh(script: "helm upgrade --wait --timeout=600 --install --set team=${team} --set project=${project} --set tier=${tier} --set environment=${environment} --set deployImage=${bizImage} -f ${k8sConfig}/${environment}/values.yaml --namespace=${team}-${environment} ${tier}-${environment} --version=${helmChartVersion}  harbor/${helmChartName}", returnStatus: true)
						if (exitValue != 0) {
							echo "上线失败，回滚"
							sh "helm rollback ${tier}-${environment} 0"
						}
					}
				}
			}
		}

		stage('四: 集成测试') {
			steps {
				echo "自动化测试"
			}
		}
	}

	post {
		always {
			echo '清理临时文件'
		}
		success {
			echo '系统上线成功!'
		}
		failure {
			echo '系统上线失败!'
		}
	}
}

该流水线主要包含两个部分：

在k8s环境中，创建用于执行CI/CD的Pod。针对Java，在该Pod中现阶段主要包含三个容器： maven、docker、helm。maven用于编译，docker用于镜像打包及推送，helm用于执行上线操作
执行CICD操作，主要包含四个阶段:
- 构建，主要有三个部分，第一个部分用于从git仓库中拉取代码；第二部分用于从代码中解析出版本号；第三部分则是编译项目，各个项目需要自行调整编译参数
- 单元测试
- 部署，包含两个部分：镜像推送和通过helm chart模板在k8s中创建应用
- 集成测试

需要调整的部分如下:

gitlab的访问凭证ID，用于拉取代码
harbor的访问凭证ID，用于镜像的推送
镜像仓库地址
编译参数
针对非java环境，需要调整Pod的创建，增加新的容器

4.4 TAPD与Jenkins进行关联

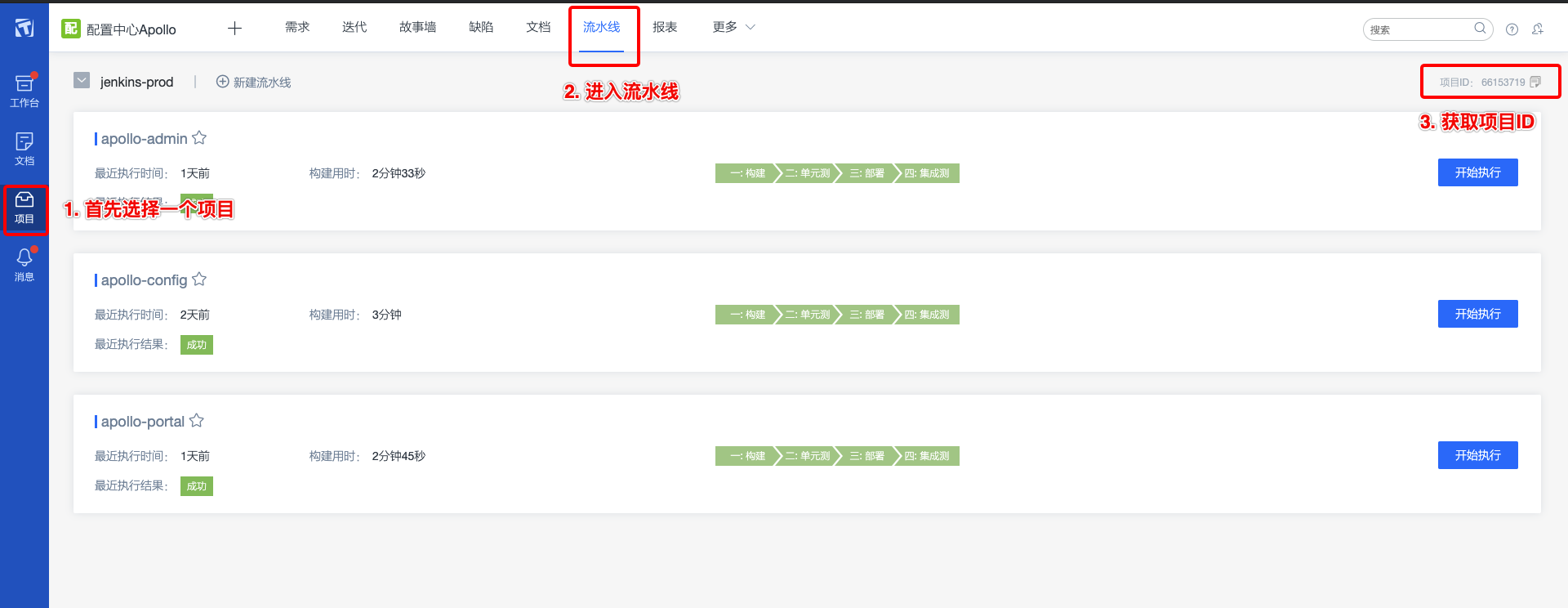

在TAPD获取项目的项目ID，如下图:

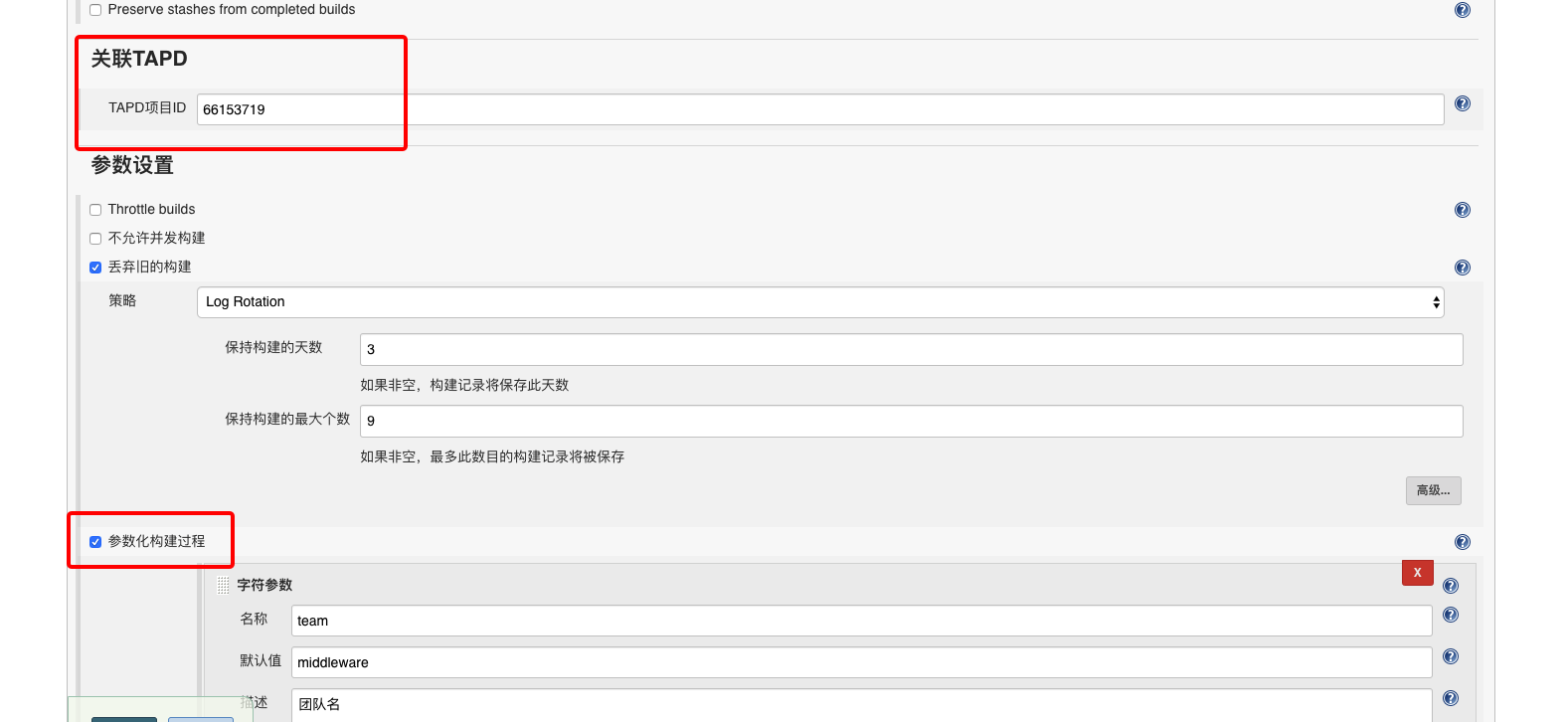

将TAPD与Jenkins进行关联，如下图:

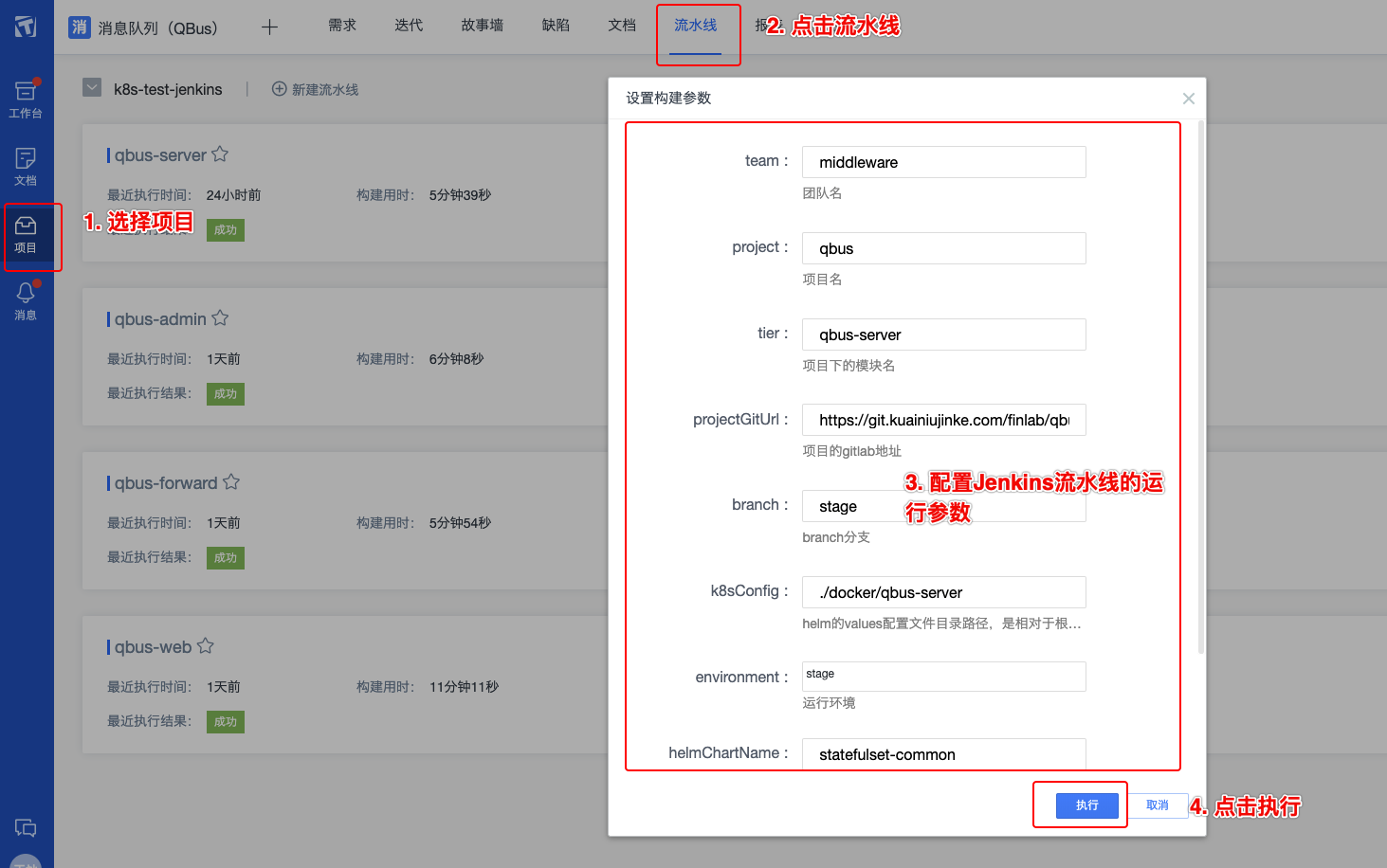

到此，所有配置完成。完成配置后，即在TAPD上的流水线执行CI/CD操作。如下图:

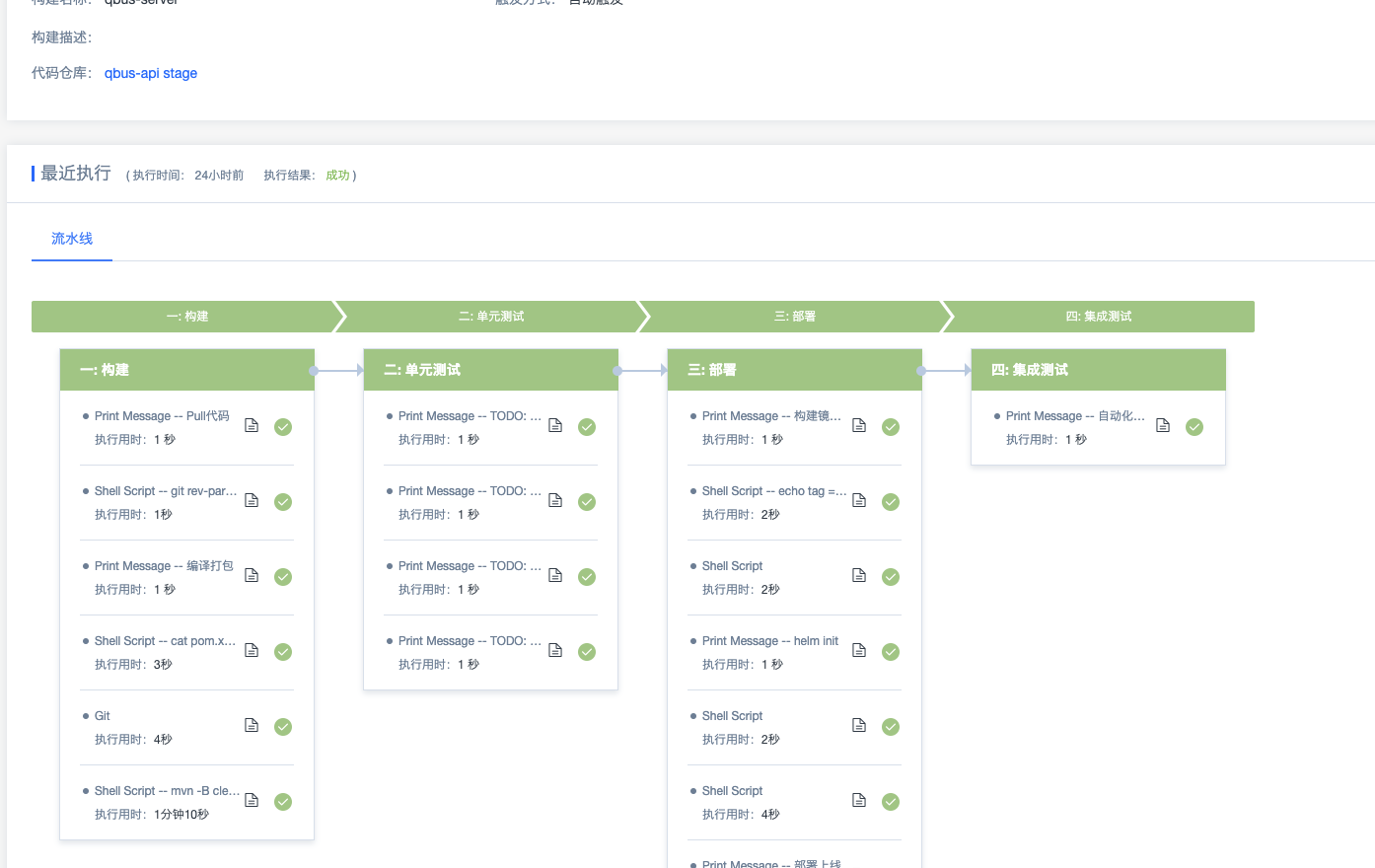

运行完成后，如下图:


（五）详细说明

5.1 Jenkins的流水线参数

参数名	类型	类别	描述
team	字符参数	基本信息	团队名，英文
project	字符参数	基本信息	项目名，英文
tier	字符参数	基本信息	模板名，英文
projectGitUrl	字符参数	代码信息	项目的gitlab地址
branch	字符参数	代码信息	gitlab分支
helmChartName	字符参数	helm配置	helm模板名称，现在支持deployment-common、statefulset-common
helmChartVersion	字符参数	helm 配置	helm模板版本，现在的支持的版本号为1.0.0、1.0.1、1.0.2、1.0.3
k8sConfig	字符参数	helm配置	k8s的配置文件目录及Dockerfile文件
environment	选项参数	运行环境	环境列表，取值为prod、stage、dev、test

5.2 提供的Helm Chart模板

现阶段中间件组提供两个Helm Chart 模板，分别是:

deployment-common

提供基于无状态服务的公共模板，支持ingress、service、deployment的创建
statefulset-common

提供基于有状态服务的公共模板，支持ingress、service、statefulset的创建

ChangeLog如下:

1.0.0
1.0.1，添加了针对环境变量的支持
1.0.2，修复了statefulset滚动更新的异常
1.0.3，添加了对于command和args的支持
1.0.4，修改了关于prometheus的BUG

5.3 Helm Charts模板参数

deployment-common和statefulset-common的模板参数是一致的。

字段Key	是否必填	默认值	类别	描述
team	是		基本信息	团队名，英文名
project	是		基本信息
tier	是		基本信息	项目的模板名，英文名
environment	是		运行环境	环境，有四个选项，test、prod、stage（提供给其它组使用的环境）、dev
harborHost	是		harbor配置	harbor仓库的host，不需要带上http或者https。现在测试环境为registry.kn.com，线上为registry-prod.kn.com
harborUsername	是	harbor仓库的用户名	harbor配置
harborPassword	是	harbor仓库的密码	harbor配置
deployReplicas	是		deployment配置
deployImage	是		deployment配置
deployCommand	否		deployment配置	运行命令，数组
deployArgs	否		deployment配置	运行参数，数组
deployContainerPort	是		deployment配置	项目的服务端口号
deployProbeEnable	否	false	deployment配置	是否开启探针，探针包含两个部分，read探针和live探针
deployProbeURI	否		deployment配置	如果deployProbeEnable为true，则需要配置探针的uri
deployLiveProbeInitialDelaySeconds	否	120	deployment配置	如果deployProbeEnable为true，用于配置live探针第一开始探测的延迟
deployLiveProbeInterval	否	5	deployment配置	如果deployProbeEnable为true，用于配置live探针的探测间隔
deployReadProbeInitialDelaySeconds	否	120	deployment配置	如果deployProbeEnable为true，用于配置read探针第一开始探测的延迟
deployReadProbeInterval	否	5	deployment配置	如果deployProbeEnable为true，用于配置read探针的探测间隔
deployResoucesLimits	否	requests: {cpu: 1,memory: 1G }, limits: { cpu: 2, memory: 2G }	deployment配置	设置每一个副本的资源限制
logCollectorEnable	否		是否开启sidecar的日志收集功能
logCollectorImage	否		当logCollectorEnable为true时，用于设置sidecar的镜像
envs	否		设置环境变量，例如: aa: 123
logDirType	否	empty	日志目录	挂载目录类型，有三种类型，empty，host，pvc
logDirSize	否		日志目录	仅仅针对logDirType的类型为pvc时有效，设置pvc大小
logDirTargetPath	否	/data/logs	日志目录	挂载到容器中的目录位置
prometheusCollectEnable	否	false	prometheus采集	是否开启允许prometheus采集数据
prometheusCollectMetricPort	否		prometheus采集	当prometheusCollectEnable为true时生效，用于设置prometheus采集数据时，容器的数据端口
promethuesCollectMetricUri	否		prometheus采集	当prometheusCollectEnable为true时生效，用于设置prometheus采集数据时，获取数据的uri
tolerationEnable	否	false	k8s的容忍与污点	是否开启容忍机制，仅仅在线上环境需要开启，在测试环境不用开启
tolerationKey	否		k8s的容忍与污点	当tolerationEnable为true时生效，用于设置容忍的key
serviceEnable	否	true	k8s的service配置	是否需要创建k8s中的service
serviceSessionAffinityEnable	否	false	k8s的service配置	当serviceEnable为true时生效，用于设置是否开启session粘连功能，开启后，默认根据ClientIP进行粘连
serviceLoadBalancerEnable	否	false	k8s的service配置	是否将service的类型设置为loadbalancer，否则为clusterIp
serviceSubnetid	否		k8s的service配置	针对serviceLoadBalancerEnable为true时，设置内网的id(找运维获取)，线上和测试环境不是一样的
ingressEnabled	否	false	k8s的ingress配置	是否需要ingress
ingressType	否	ingress-nginx	k8s的ingress配置	ingress的实现类型
ingressHost	否	false	k8s的ingress配置	当ingressEnabled为true时生效，用于设置ingress匹配的host
ingressTlsEnable	否	false	k8s的ingress配置	当ingressEnabled为true时生效，用于设置ingress是否开启https
ingressSessionAffinityEnable	否	false	k8s的ingress配置	是否开启ingress的session亲近性
ingressSessionAffinityMode	否	balanced	k8s的ingress配置	ingress的session亲和性是根据cookie实现，此处定义session的生成方式，支持两种方式: balanced 和 persistent，balanced会根据pod的伸缩进行cookie调整，而persistent总会等到cookie过期后才会进行调整
ingressSessionAffinityCookieName	否	INGRESSCOOKIE	k8s的ingress配置	ingress的session亲和性是根据cookie实现，需要定义一个cookie名
ingressSessionAffinityCookieTtl	是		k8s的ingress配置	ingress的session亲和性是根据cookie实现，需要定义一个cookie的最大保存时间，单位秒
ingressTlsCrt	否	false	k8s的ingress配置	当ingressTlsEnalbe为ture时有效，用于设置https证书的crt数据，需要base64加密
ingressTlsKey	否	false	k8s的ingress配置	当ingressTlsEnalbe为ture时有效，用于设置https证书的key数据，需要base64加密
ingressAuthVerifyClientEnable	否	false	k8s的ingress配置	当ingressTlsEnalbe为ture时有效，是否开启客户端的认证（即只允许公司内部的员工才能访问，双向认证）
ingressAuthVerifyClientCaData	否		k8s的ingress配置	当ingressTlsEnalbe为ture，并且ingressAuthVerifyClient也为true时有效，用于配置根证书，数据为base64加密后的数据

5.4 Jenkins地址

https://k8s-test-jenkins.kn.com/，测试环境的k8s的jenkins
http://jenkins-prod.kn.com/，线上k8s的jenkins

5.5 Harbor地址

线上的k8s集群不能访问测试环境的harbor仓库

5.6 注意事项

获取代码仓库的版本号

如果为Java项目的话，可以通过如下命令进行获取。

1	cat pom.xml \| grep '<version>' \| head -n 1 \| awk -F '/' '{print \$(NF-1)}' \| awk -F '>' '{print \$(NF)}' \| awk -F '<' '{print \$(1)}'

容忍与污点

在线上环境中，需要开启容忍与污点机制，每一个小组的k8s节点是相互隔离，每个小组的资源只能负载到对应的节点上去。而在测试环境则无需要开启容忍与污点机制。
网络

在创建k8s的LoadBalance的Service时，默认会使用腾讯云的CLB，并生成一个外网IP。外网IP会收费。所以在创建内网的LoadBalance的Service时，需要添加一个annotaion，如下:
1
service.kubernetes.io/qcloud-loadbalancer-internal-subnetid:
这个key的现阶段取值有两个:
- 3a6sat1b，线上内网
- 1lj7kqdt，测试环境内网
